Industrial PCIe Gen3x4, NVMe

Apro

Eigenschaften

  • Industrial M.2 PCIe SSDs von 32GB bis 2TB mit 3D NAND Flash.
  • M.2 2280, M.2 2230
  • S.M.A.R.T., ECC, Wear-Leveling und Bad-Sector-Management.
  • Dauerbetriebfähig

Beschreibung

APROs High-Speed Industrial M.2 PCIe SSDs stellen einen embedded Speicher für den direkten Anschluss an die M.2 PCIeSchnittstelle des Mainboards dar. Die Industrial M.2 PCIe SSDs sind in Kapazitäten von 32GB bis zu 2TB verfügbar.
Der integrierte Controller stellt die Zuverlässigkeit und Datensicherheit auf Basis von S.M.A.R.T., Fehlerkorrekturverfahren, Bad-Sector-Management, statischem-, dynamischem und globalem Wear-Leveling sicher. Der verwendete 3D NAND Flash garantiert hierbei die gewünschte Performance und Langlebigkeit der Speichermodule.

Weitere Eigenschaften der Industrial M.2 PCIe Gen3x4 SSD

  • Optional Conformal-Coating für gesteigerte Resistenz gegen Feuchtigkeit.
  • Niedriger Stromverbrauch, geringe Abwärme, schnelle Zugriffzeiten und keinerlei Geräuschentwicklung.
  • Die Industrial M.2 PCIe SSDs sind CE, REACH und RoHS konform
Model HERMES-L PHANES-X PHANES-X
Flash Type 3D-NAND 3D-NAND aSLC Mode 3D-NAND
Capacity 64GB~1TB 32GB~512GB 128GB~2TB
Compatibility NVM ExpressTM 1.3 Standard & PCI Express® Base Specification Rev 3.0 NVM ExpressTM 1.3 Standard & PCI Express® Base Specification Rev 3.0 NVM ExpressTM 1.3 Standard & PCI Express® Base Specification Rev 3.0
Data transfer rate PCI Gen3 x 4 NVMe interface(2242/2280) PCI Gen3 x 4 NVMe interface PCI Gen3 x 4 NVMe interface
Sequential read (Max.) 2,000 MB/sec 2,450 MB/sec 2,100 MB/sec
Sequential write (Max.) 1,850 MB/sec 1,900 MB/sec 1,800 MB/sec
Operating temp. (STD/IND or WIDE) S : 0˚C~+70˚C/ W : -40˚C~+85˚C S : 0˚C~+70˚C/ W : -40˚C~+85˚C S : 0˚C~+70˚C/ W : -40˚C~+85˚C
Power requirement +3.3 V ± 5% +3.3 V ± 5% +3.3 V ± 5%
Wear-leveling Static and Dynamic Static and Dynamic Static and Dynamic
TBW Up to 1,193 TBW at 1TB Up to 8,000 TBW at 512GB JESD 219A Workload Up to 2,400 TBW at 2TB JESD 219A Workload
Erase counts 3,000 30,000 3,000
Dimension (WxLxH,mm) 2280: 22.00 x 80.00 2280: 22.00 x 80.00 2280: 22.00 x 80.00
Model PHANES-X PHANES-X
Flash Type 3D-NAND 3D-NAND aSLC Mode
Capacity 128GB~1TB 32GB~256GB
Compatibility NVM ExpressTM 1.3 Standard & PCI Express® Base Specification Rev 3.0 NVM ExpressTM 1.3 Standard & PCI Express® Base Specification Rev 3.0
Data transfer rate PCI Gen3 x 4 NVMe interface PCI Gen3 x 4 NVMe interface
Sequential read (Max.) 2,450 MB/sec 2,400 MB/sec
Sequential write (Max.) 1,750 MB/sec 1,750 MB/sec
Operating temp. (STD/IND or WIDE) S : 0˚C~+70˚C/ W : -40˚C~+85˚C S : 0˚C~+70˚C/ W : -40˚C~+85˚C
Power requirement +3.3 V ± 5% +3.3 V ± 5%
Wear-leveling Static and Dynamic Static and Dynamic
TBW Up to 1,120 TBW at 1TB JESD 219A Workload Up to 10,000 TBW at 256GB JESD 219A Workload
Erase counts 3,000 30,000
Dimension (WxLxH,mm) 2230: 22.00 x 30.00 2230: 22.00 x 30.00

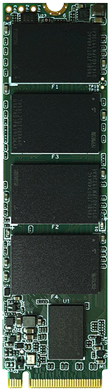

HERMES-L Serie

Das APRO 3D NAND TLC PCIe NVMe Modul der HERMES-L Serie ist ein Flash-Speicher Solid State Drive (SSD) mit hoher Kapazität, das elektrisch mit dem NVM Express TM 1.3 Standard übereinstimmt und die PCI Gen3 x 4 NVMe Schnittstelle mit hoher Leistung unterstützt.

Die verfügbaren Festplattenkapazitäten der HERMES-L Series M.2 2280 SSD sind 128GB, 256GB, 512GB, 1TB und 2TB. Der Standard-Temperaturbereich liegt zwischen 0°C und +70°C, optional ist ein weiter Temperaturbereich von -40°C bis +85°C möglich. APRO 3D NAND TLC M.2 PCIe NVMe Modul HERMES-L-Serie verfügt über M-Positionen, unterstützt PCIe Gen III x 4 und ist konform mit NVM 1.3, was eine hervorragende Spitzen- und auch anhaltende Leistung ermöglicht.

APROs HERMES-L Series 3D NAND TLC M.2 PCIe NVMe 2280 SSD bietet eine extrem hohe Random-Geschwindigkeit bei geringem Stromverbrauch. Sie ist die günstigste Lösung für stark belastende Embedded Systems oder Server-Computing mit Platzmangel. Die Datenübertragungsleistung von 4K Random Read liegt bei 373.000 IOPS und 4K Random Write bei bis zu 353.000 IOPS; das sequentielle Lesen
beträgt bis zu 2.050 MB/s und das sequentielle Schreiben bis zu 1.950 MB/s. getestet mit einer 2280 M.2 SSD mit 2 TB Kapazität.

Der leistungsstarke Controller bietet LDPC (Low Density Parity Check), um eventuelle Fehler beim Schreiben zu erkennen und erhöht die Zuverlässigkeit im Vergleich zu einem Standard-ECC-Mechanismus.
APROs hochentwickeltes S.M.A.R.T.-Tool ist auf Kundenwunsch verfügbar. Es ist in der Lage, den Funktionszustand der HERMES-L Serie 3D NAND TLC PCIe NVMe Module zu überwachen. Bei dem optionalen Produkt mit "Thermal Sensor"-Funktion kann der Benutzer mit dem S.M.A.R.T.-Tool die Betriebstemperatur des SSDs ermitteln, wenn dieses in Betrieb ist. Derzeit ist das S.M.A.R.T.-Tool nur für Windows OS-basierte Systeme erhältlich.

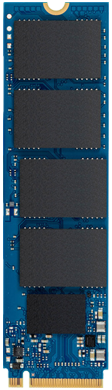

Phanes-X Serie

Die APRO (BiCS-5 3D NAND) PCIe NVMe SSD der PHANES-X-Serie ist ein Flash-Speicher-Solid State Drive (SSD) mit hoher Kapazität, das elektrisch dem NVM ExpressTM 1.3d Standard entspricht und die PCI Gen3 x 4 NVMe Schnittstelle mit hoher Leistung unterstützt. Die verfügbaren Festplattenkapazitäten reichen von 128GB bis zu 2TB für die Kioxia BiCS5 3D NAND Lösung, die Kapazitäten von 32GB bis 512GB sind die Kioxia BiCS5 aSLC-Modus-Lösung. Der Betriebstemperaturbereich ist optional für Standard 0°C ~ 70°C und Wide Temp. Grade mit konformer Beschichtung unterstützt -40°C ~ +85°C.

Die APRO (BiCS-5 3D NAND) M.2 PCIe NVMe SSD PHANES-X Serie verfügt über M-Positionen und unterstützt bis zu 3 PCI Express Lanes.APROs PHANES-X Serie (BiCS-5 3D NAND) M.2 PCIe NVMe SSD bietet eine extrem hohe Random-Geschwindigkeit bei geringem Stromverbrauch.

Sie ist die günstigste Lösung für stark belastende Embedded Systems oder Server-Computing mit Platzmangel. Die Datenübertragungsleistung von 4K Random Read beträgt 250K IOPS und 4K Random Write bis zu 420K IOPS; das sequentielle Lesen beträgt bis zu bis zu 2.450 MB/s und die sequentielle Schreibgeschwindigkeit bis zu 1.900 MB/s. Test mit einer M.2 SSD mit 512 GB Kapazität.

Der leistungsstarke Controller bietet LDPC (Low Density Parity Check), um eventuelle Fehler beim Schreiben zu erkennen und erhöht die Zuverlässigkeit im Vergleich zu einem Standard-ECC-Mechanismus.
Das hochentwickelte S.M.A.R.T.-Tool von APRO ist auf Kundenwunsch erhältlich. Es ist in der Lage, den Funktionszustand der PHANES-X Serie (BiCS-5 3D NAND) PCIe NVMe SSD zu überwachen. Mit dem optionalen Produkt mit "Thermal Sensor"-Funktion kann der Benutzer die Betriebstemperatur durch das S.M.A.R.T.-Tool ermitteln, wenn die SSD in Betrieb ist. Derzeit ist das S.M.A.R.T.-Tool nur für Windows-OS-basierte Systeme erhältlich.

Silicon Power

  • Compliant with NVMe Express 1.3
  • Supports Data Security AES Encryption (optional)
  • Supports SP Toolbox Smart Health Monitoring System software

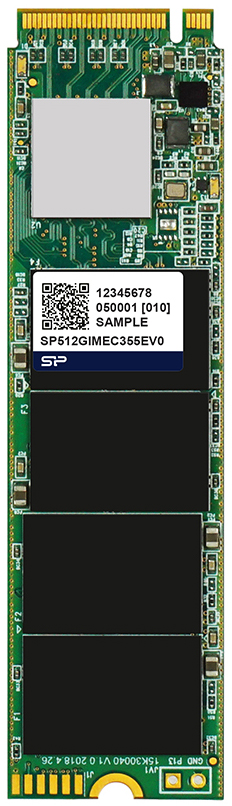

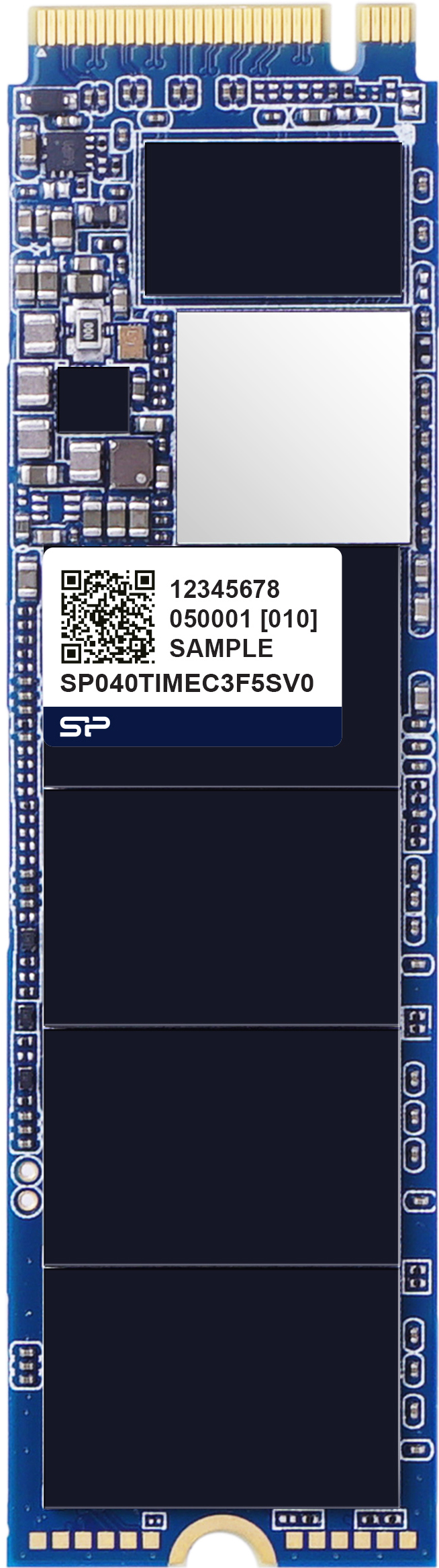

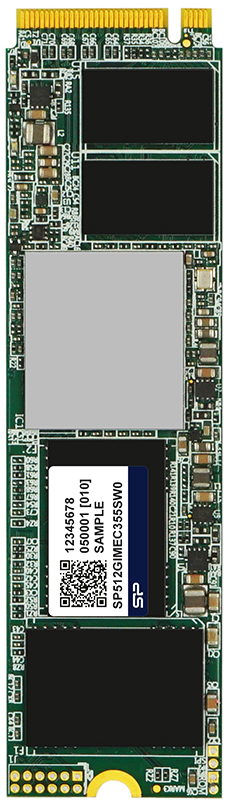

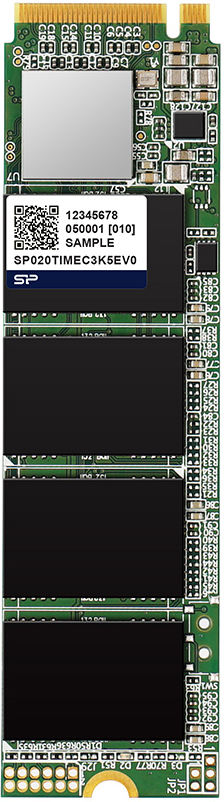

Model MEC350S MEC350E MEC3K0E MEC3F0S
Flash Technologie 3D TLC 3D TLC 3D TLC 3D TLC
Interface PCIe Gen3x4, NVMe PCIe Gen3x4, NVMe PCIe Gen3x4, NVMe PCIe Gen3x4, NVMe
Capacity 128GB ~ 2TB 128GB ~ 1TB 64GB ~ 2TB 1TB~4TB
Seq. Performance Read (max.) 3,400 MB/s 1,600 MB/s 2,600 MB/s (estimated) 3,400 MB/s
Seq. Performance Write (max.) 2,900 MB/s 1,400 MB/s 1,700 MB/s (estimated) 3,000 MB/s
Random 4K Read (IOPS max.) 345.000 230.000 295.000 (estimated) 670.000
Random 4K Write (IOPS max.) 350.000 225.000 210.000 (estimated) 650.000
Power Requirement DC 3.3V DC 3.3V DC 3.3V DC 3.3V
Power Consumption (max.) 2450 mA 2050 mA 1500 mA 2450 mA
Power Consumption (idle) 230 mA 150 mA 280 mA 670 mA
Dimension (mm) 80.0 x 22.0 x 3.6 80.0 x 22.0 x 3.6 80.0 x 22.0 x 3.6 80.0 x 22.0 x 3.6
MTBF ≒2,000,000 hrs ≒2,000,000 hrs ≒2,000,000 hrs ≒2,000,000 hr
Temperature
Operating 0°C - 70°C: Standard SP***GIMEC35*SV0 SP***GIMEC35*EV0 SP***GIMEC3F*SV0 SP***GIMEC3F*SV0
Operating -15°C ～85°C: Extended SP***GIMEC35*SE0 - - -
Operating -40°C ～ 85°C: Wide SP***GIMEC35*SW0 - - -
Key Features
Power Shield ● ● ● ●
Power Fail Protection
End-to-End Data Protection ● ● ● ●
TRIM ● ● ● ●
S.M.A.R.T ● ● ● ●
DEVSLP ● ● ● ●
Advanced Encryption Standard 256 ● ●
SP SMART Utility ● ● ● ●

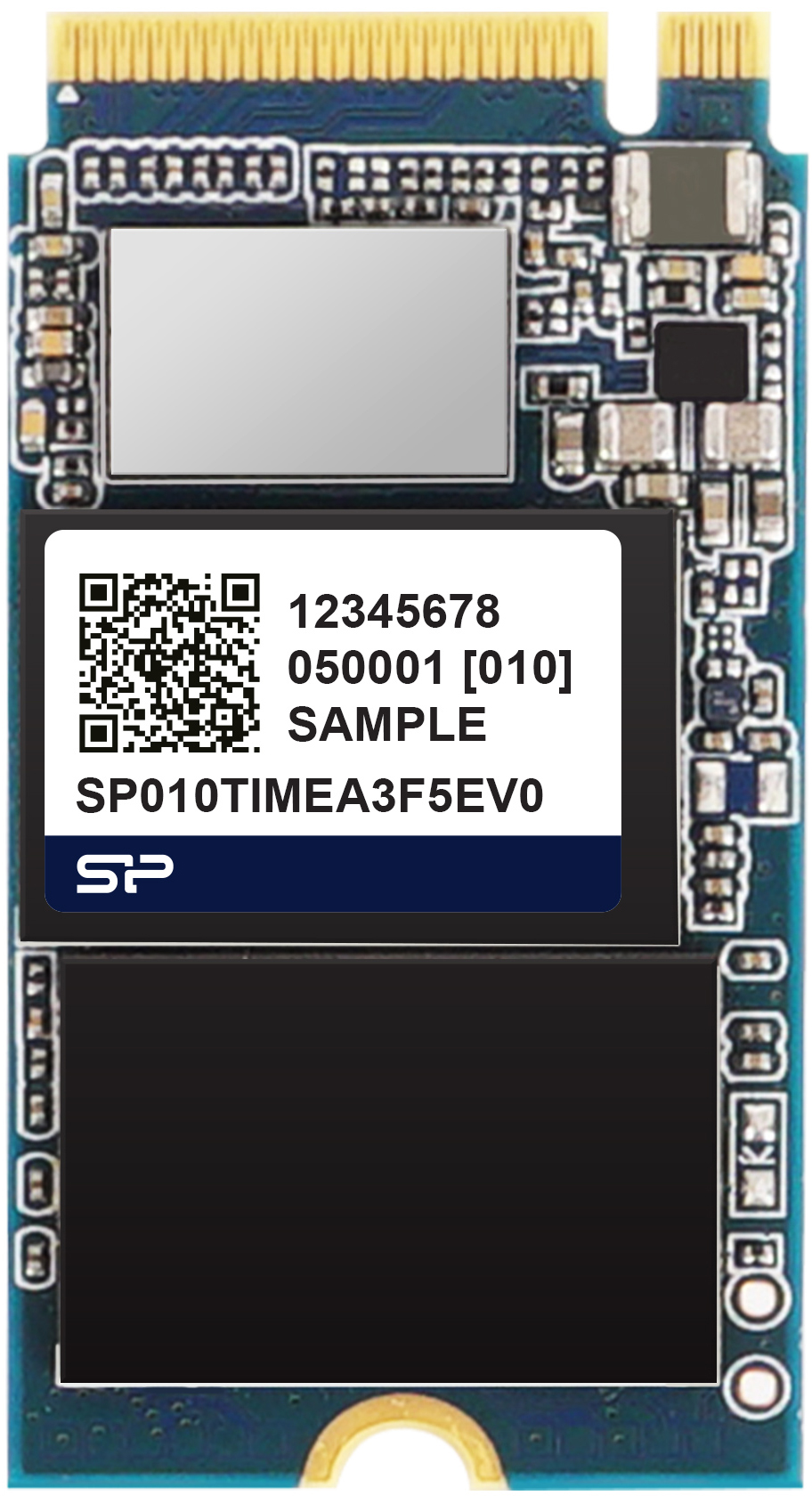

Model MEA3K0E MEA3F0E
Flash Technologie 3D TLC 3D TLC
Interface PCIe Gen3x4, NVMe PCIe Gen3x4, NVMe
Capacity 64GB ~ 512GB 512GB ~ 2TB
Seq. Performance Read (max.) 2,600 MB/s (estimated) 2,470 MB/s (estimated)
Seq. Performance Write (max.) 2,000 MB/s (estimated) 2,150 MB/s (estimated)
Random 4K Read (IOPS max.) 200,000 (estimated) 250,000 (estimated)
Random 4K Write (IOPS max.) 200,000 (estimated) 400,000 (estimated)
Power Requirement DC 3.3V DC 3.3V
Power Consumption (max.) - -
Power Consumption (idle) - -
Dimension (mm) 42.0 x 22.0 x 3.6 42.0 x 22.0 x 3.6
MTBF ≒2,000,000 hrs ≒2,000,000 hrs
Temperature
Operating 0°C - 70°C: Standard SP***GIMEA3K*EV0 SP***GIMEA3K*EV0
Operating -15°C ～85°C: Extended - -
Operating -40°C ～ 85°C: Wide - -
Key Features
Power Shield ● ●
Power Fail Protection
End-to-End Data Protection ● ●
TRIM ● ●
S.M.A.R.T ● ●
DEVSLP
Advanced Encryption Standard 256
SP SMART Utility ● ●
